克拉管設備的成型原理

發布時間：2017-08-09 14:03

克拉管設備所生產的克拉管，既熱態纏繞成型高密度聚乙烯纏繞結構壁管，HDPE纏繞結構壁管簡介 HDPE纏繞結構壁管是以高密度聚乙烯樹脂為主要原材料，采用熱態纏繞楊型工藝，以聚丙烯(PP)單壁波紋管為支撐結構制成具有較高抗外壓能力的特殊結構壁管材。

HDPE纏繞結構壁管的性能特點

1.熱態纏繞成型熔縫質量高 從擠塑機口模擠出的處于熔融狀態的平料帶和U型料帶，按預定的位置均勻的纏繞在加熱的滾筒模具上，保證了結構壁管熔接縫質量。特別是結構設計中平料帶的熔接縫被聚乙烯包覆支撐管所覆蓋，提高了制品整體的抗外壓能力

2.安裝性能優異 管道連接采用在承口預埋電熔絲同材質承插電熔連接技術，連接質量高?？勺龅?00%無泄露，保證了管道系統壽命的相同性和運行的安全性。同時，由于該產品在同等應用條件下比其它管材重量輕，便于運輸，施工方便快捷，可降低施工費用，在應用范圍，不需混凝土墊層和混凝土管基溝槽合格后即可直接敷管，基本上呆做到邊開挖、邊下管、邊回填，簡化了施工程序，縮短了工期。

3.較好的柔韌性 高密度聚乙烯纏繞結構壁管材在宏觀上上具有很好的柔韌性，而局部管段又有很強的剛性和整體抗外壓能力，在有超重荷載路面下使用時，可保證通行安全。

4.HDPE可循環回收使用，屬綠色環保型產品纏繞結構壁管的主要原材料高密度聚丙烯，無任何毒性，在生產過程中也無任何染物產生，廢管道可100%回收再利用。確屬環保安全型綠色產品

5.抗腐蝕、耐老化、使用壽命確保50年 高密度聚乙烯具有極強的耐化學藥品腐蝕和侵蝕的能力。

6.管內壁糙率低，輸水量大 繞結構壁管產品內壁糙率N約為0.010，因此輸送流體時比摩阻小，相對同內徑其它客票和，在同等使用條件下輸水量較水泥管可大幅度提高。

生產原材料介紹

主要原材料：為HDPE(高密度聚乙烯）。

輔助原材料：管材外壁螺旋增強材料為PP,即聚丙烯，其彈性模量和熱變形溫度高于聚乙烯，起到增強抗外壓能力、提高環剛度的作用。

電熱元件：管材承口預埋電熱元件為黃銅絲。

主要成型工藝-熱態纏繞成型

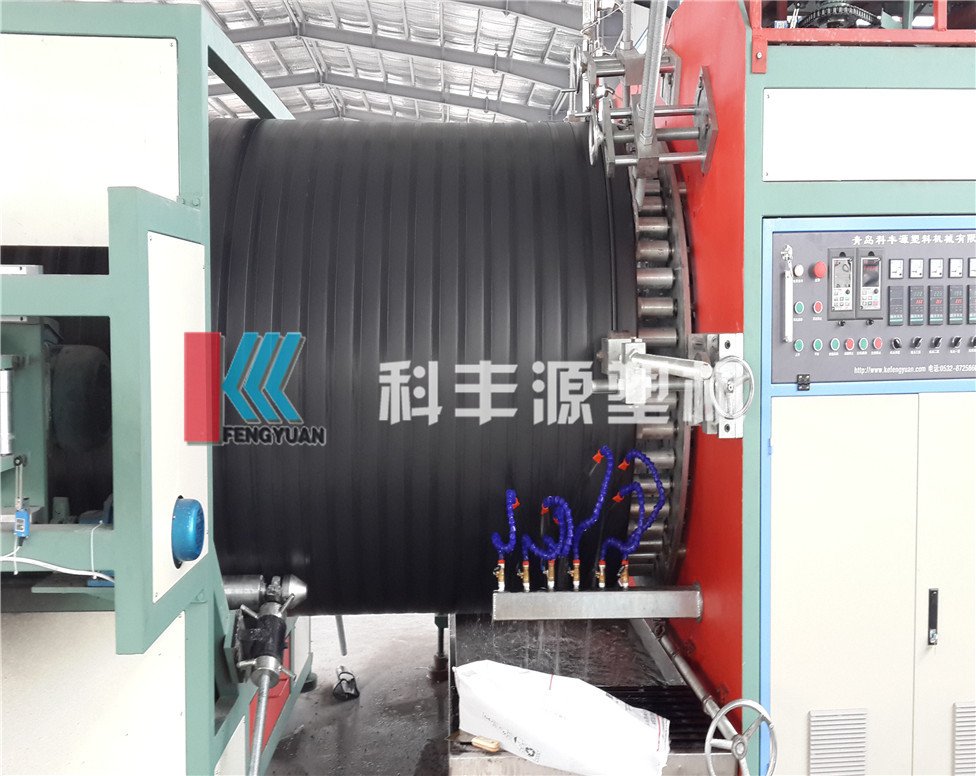

克拉管設備從擠塑機口模擠出的190 ℃的平料帶和U型料帶按預定的位置均勻地纏繞在加熱的鋼制輥筒模具上，自然冷卻后保證了管材熔接縫質量。l特別是結構設計中平料帶的熔接縫被包覆支撐管所覆蓋，也提高了管材熔接縫質量及制品整體的抗外壓能力 。

主要生產工藝流程：

l纏繞：熱態纏繞成型工藝熔融狀態的HDPE平料帶及包覆PP的圓形加強筋同步纏繞在加熱到預定溫度的鋼模上，切削：承、插口按既定尺寸成型，脫模：管材從模具上脫離，修整：使外觀平滑規范電熔絲，預埋：承口預埋電熱熔絲，檢驗：判定產品狀態，克拉管與雙壁波紋管的比較所述HDPE高密度聚乙烯管是指： 產品名稱：高密度聚乙烯(HDPE)纏繞增強管（下稱：纏繞增強管） 采用標準：管材必須符合GB/T19472.2-2004規定的B型結構壁管; 連接方式：采用承插式電熔連接方式的纏繞管材。本文所述HDPE雙壁波紋管是指：產品名稱：高密度聚乙烯(HDPE)雙壁波紋管（下稱：雙壁波紋管）； 采用標準：管材必須符合GB/T19472.1-2004規定的B型結構壁管；連接方式：緊力型承插式填料連接。

 生產工藝比較

 克拉管設備是全程采用計算機控制熱態纏繞并采用自然風滾動冷卻，結構壁無內有應力，無焊縫，管材壁厚均勻。纏繞成型生產的大口徑管,主要生產DN300mm―DN4000mm，采用螺旋肋管加強，大大增加了管材的環剛度。環剛度超過20 KN/m2，并且根據工程要求環剛度還可以連續可調，最大埋深可達20m。

而雙壁波紋管是通過直接擠出兩個同心管胚，并經吸塑成型的管材。克拉管設備屬擠出成型工藝。由于擠出成型管的口徑與設備口模成比例當達到一定口徑時，設備開發成了技術難題且提高了生產成本。
